Вишня

Рабочее место (компьютерный стол) за распашными дверьми в рамках «МДФ» с ротангом, ул. Скобелевская 19к1, Москва.

В апреле 2007-го года я спроектировал и собрал рабочее место в нише («компьютерный стол») за распашными дверьми в рамках МДФ. Двери МДФ с наполнением из ротанговой плиты были установлены на петлях с большим углом открытия — 165°.

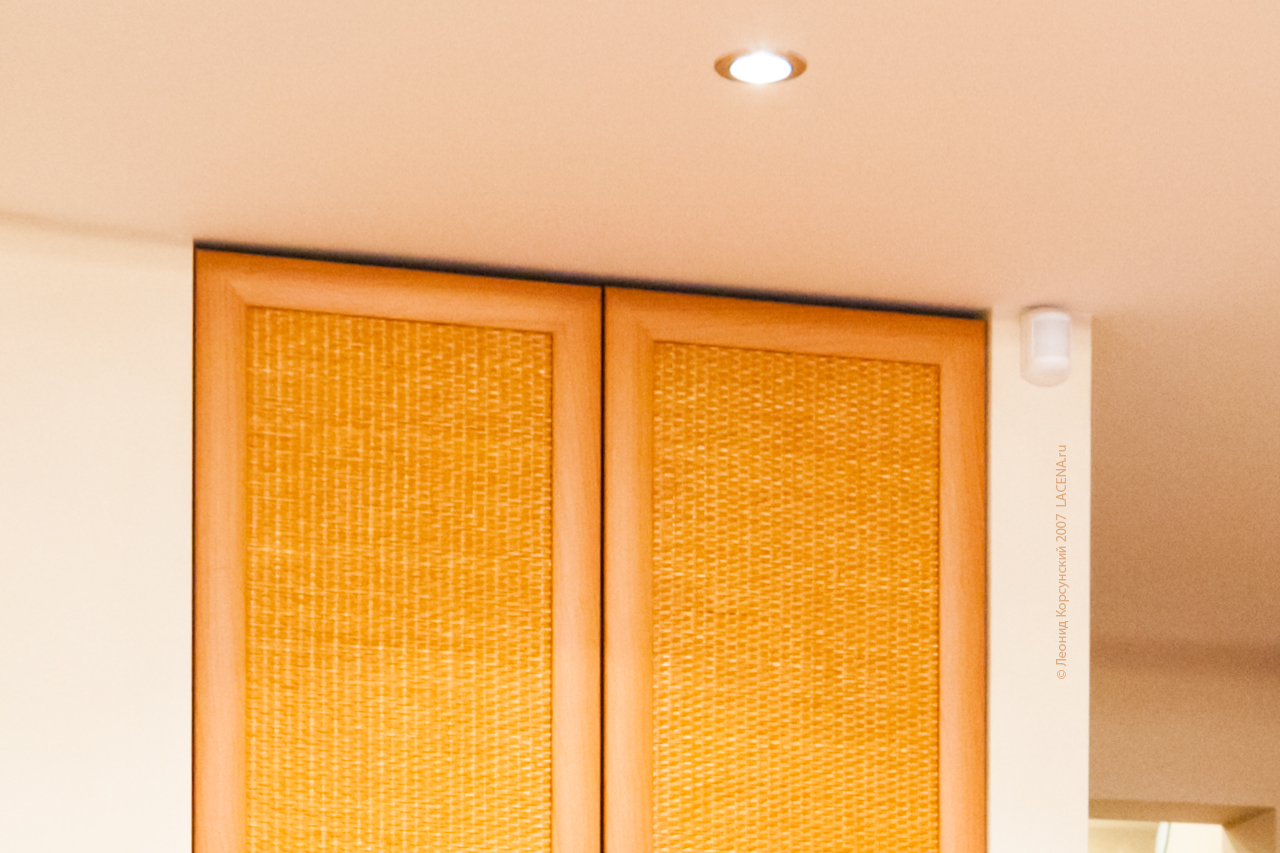

Фотография распашных дверей в рамках «МДФ» цвета «Ольха» с наполнением «Ротанг» цвета «Вишня».

Распашные двери МДФ с Ротангом

Размеры ниши: высота — 2,4м, ширина — 88см, глубина — 50,5см. Внизу плинус высотой 45мм, вверху потолочного плинтуса нет.

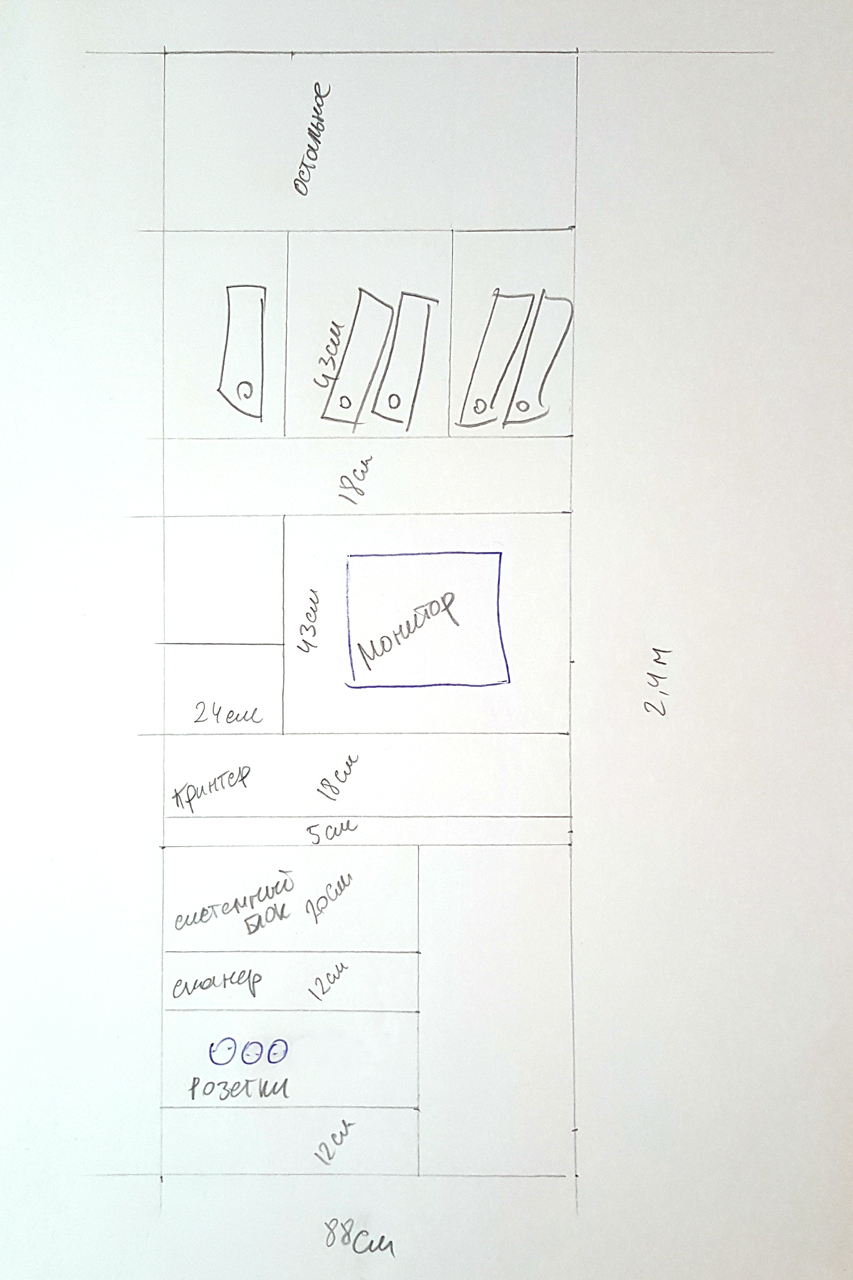

Заказчица прислала примерно такой эскиз. Расстояния указаны примерные, без учёта толщины материала. И главное пожелание: — «Что-бы еще столешница откидывалась, как гладильные доски бывают, и за закрытыми дверьми всё это пряталось».

Эскиз восстановлен по памяти, не смотря на то что это было 10 лет назад, такие проекты не забываются.

Приехав на замер я померял размеры ниши и записал где находятся розетки, так-же снял размеры монитора, принтера, сканера и системного блока. Задачу по проектированию для себя я видел так:

  • Столешница складывается и она нелинейной формы для увеличения полезной площади.
  • Длинна столешницы ограничивается её положением по высоте от пола в сложенном состоянии.
  • Учесть складывающуюся петлю 165° внизу.
  • Придумать то, на чем столешница в разобраном положении «стоит».
  • Двери «приходят» к стационарной столешнице находящейся внутри ниши, так-как сделать фальш-панели нельзя.
  • Полка монитора переменной глубины, для устойчивого положения монитора и облегчения доступа к полкам выше.
  • Отверстия с заглушками под шнуры питания в необходимых местах.
  • Ответные отверстия под петли на распашных дверях должны строго совпадать с горизонтальными фальш-панелями на которых «лежат» полки по оговоренным размерам проекта.
  • То на чем столешница в разобранном положении крепится — выкатная пустотелая колонна с корзиной для бумаг внутри. Она должна закатываться под закрывающуюся столешницу, и при этом в выдвинутом положении обеспечивать линейность столешниц которые паралельны полу. И обеспечивать надежность конструкции в разложенном состоянии.

Все эти условия приходили по мере создания проекта. Из инструментов использовались: карандаш, бумага, рулетка, калькулятор, справочник по фурнитуре и воображение. Проектирование рабочего места за распашными дверьми заняло один день. На следующий день заказчица одобрила стоимость и я запустил проект в работу. Обсуждение с заказчицей происходило по телефону и электронной почте (эскизы с пояснениями).

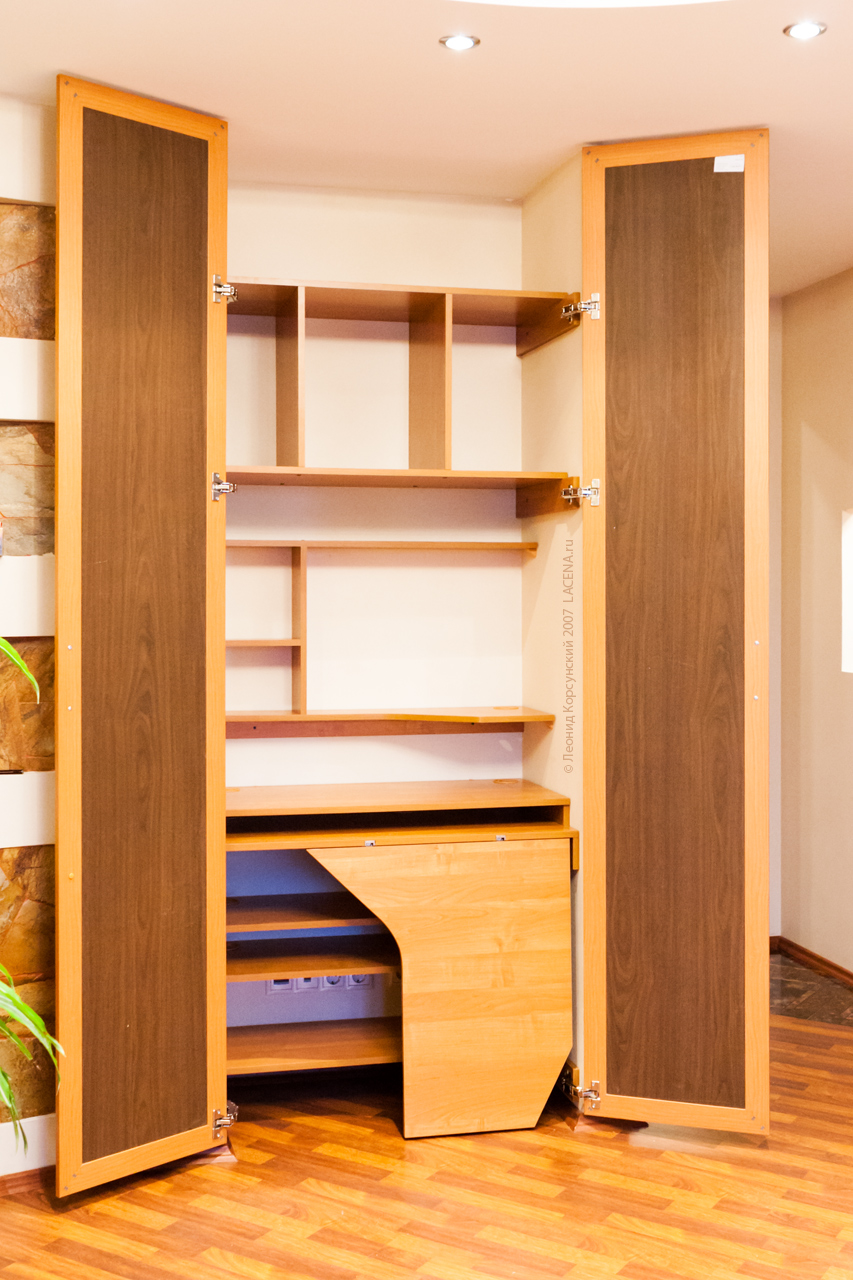

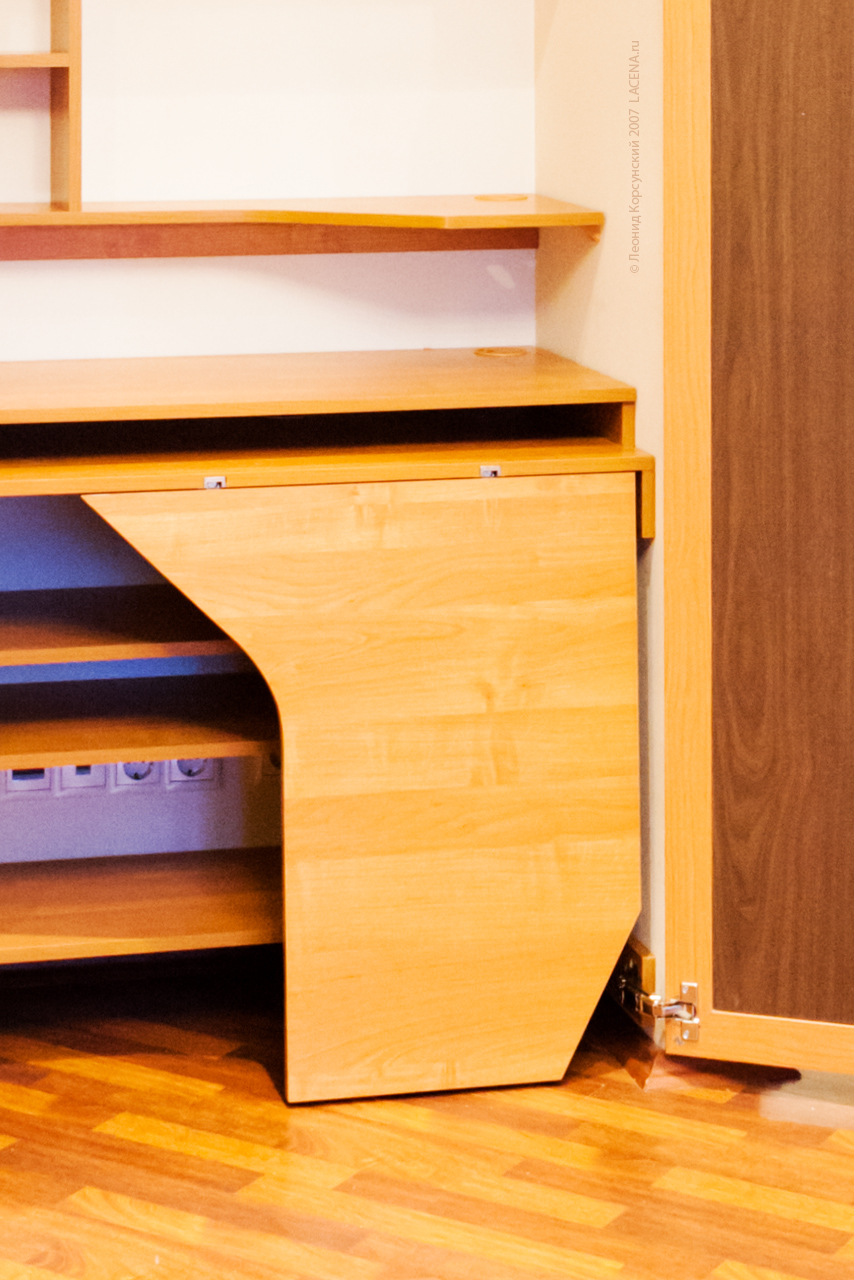

Фотография внутреннего наполнения рабочего места в нише. Столешница — сложена.

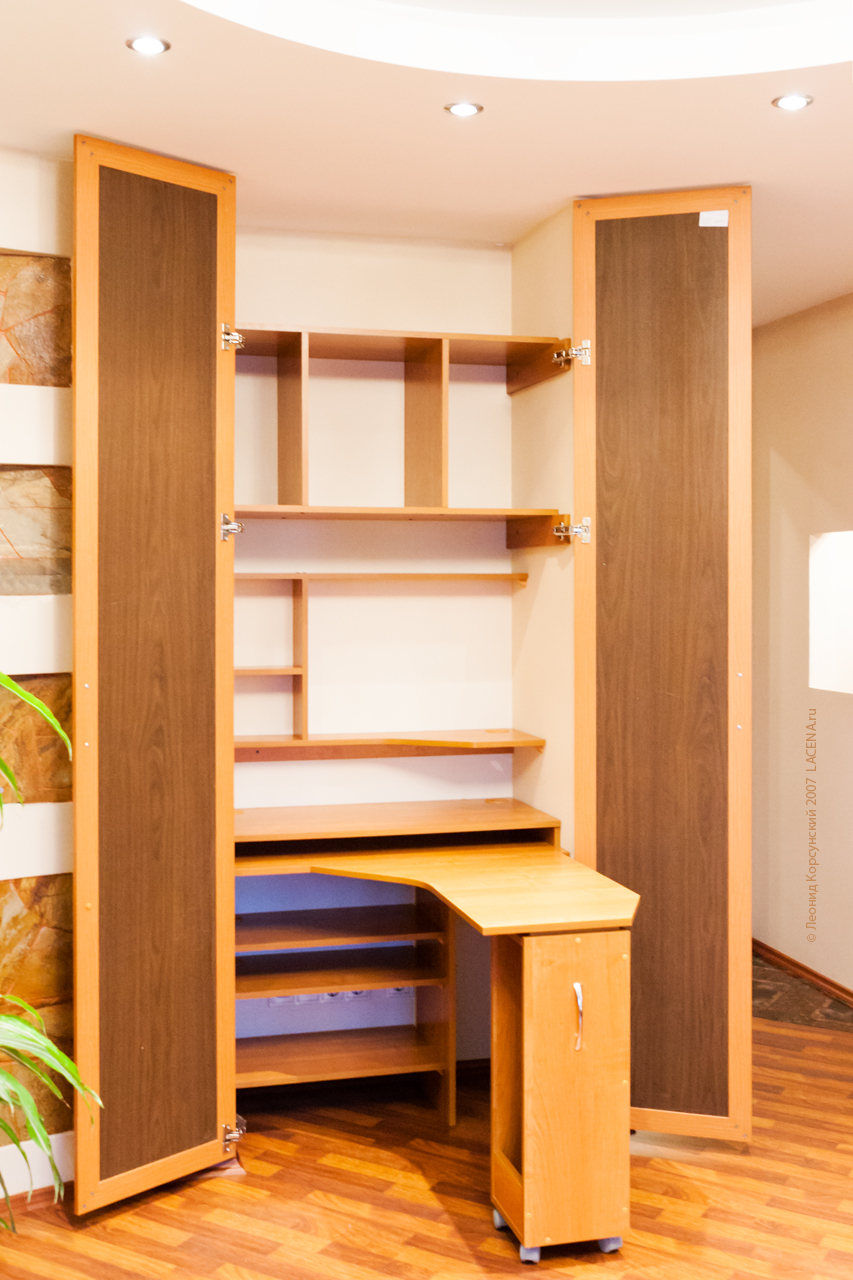

Фотография внутреннего наполнения рабочего места в нише.

Технологические решения по внутреннему устройству.

Распашные двери в рамках МДФ крепятся к «боковым стойкам» на мебельных петлях. Мебельные петли нельзя поставить напрямую на стены, из чего бы они не были сделаны. Если нет «боковых стоек» — нужны фальш-панели по периметру.

  • По периметру: боковые для того что-бы прикрепить двери, верхняя и нижняя нужны так-как к ним «приходят» двери. Если нет верхней и нижней — двери проваливаются при закрытии внутрь шкафа до первого препятствия.

Фальш-панели «съедают» не менее восьми сантиметров внутреннего наполнения. Не смотря на то, что большинство полок малой глубины, больше всего бы пострадала основная столешница, и столешница под ней, к которой крепится откидная столешница нелинейной формы. Восемь сантиметров — это очень много. «Сберечь каждый сантиметр» — такое условие было поставлено заказчицей. Поэтому даже в закрытом положении из-под распашной двери «МДФ» видна откидная столешница.

Это и понятно, поскольку столешница должна быть на высоте 75см от пола, то и её «складывающееся продолжение» было ограничено этим параметром, минус зазор, и минус 18мм на складывающуюся специальную петлю «Hettich». При этом эти петли обеспечивали полное убирание складного элемента под стационарный.
Вместо вертикальных фальш-панелей я решил сделать горизонтальные, при этом совместить их держателями полок. Оставалось объяснить производству в какаих местах фрезеровать ответныеотверстия под чашки петель на рамках распашных дверей из МДФ. И самому не ошибиться в расчетах.

Горизонтальные фальш-панели
  • Что-бы двери «не провалились» внутрь шкафа, основная столешница и была расчитана такой глубины, чтобы к ней «приходили» распашные двери. В целом это рискованое мероприятие, так-как двери такой большой длинны совершенно «не обязаны» быть как струна. Наполнение из ротанга имеет основание и саму «плетенку» из разных материалов. Такое наполнение может «повести», и сколько петель не поставь — дальний край двери должен останавливаться у препятствия, которыми и являются фальш-панели сверху и снизу.

В данном случае нельзя было сделать фальш-панели по нескольким причинам:

  • Снизу плинтус высотой 45мм. Дверь должна быть над плинтусом, чтобы при открытии не упереться в него. Тут даже петли с углом 165° не помогли-бы, они хоть и «выносят» дверь при открытии, но не настолько.
  • Сверху плинтуса нет, это своего рода плюс для реализации, но эти двери максимально возможной высоты на тот момент. Эту высоту задают профиля МДФ, из которого они сделаны — 2350мм. Вариант с четырьмя дверьми даже не рассматривался, как «визуально сложный» — зачем «городить огород» ради семи миллиметров у потолка.
  • Нижняя фальш-панель, или даже пол на цоколе выше плинтуса, не позволили бы убрать «колонну» на колесах, на которой лежит в разложенном положении столешница. А ведь колонна при «сложенном» рабочем месте хранится за столешницей.
  • Еще один момент, предположим мы заложили сверху зазор между дверьми и потолком 2 — 3мм. А потолок не абсолютно линеен. Или общая плоскость стены ниши немного «падает» от нас (не отвесна), предположим на 3-5мм. При открытии дверь будет задевать за потолок при открытии на угол 90° от закрытого положения. Что делать в этом случае? Садить дверь на нижний плинтус? Можно измрерять на объекте все что угодно и сколь угодно долго. Но распашные двери — это не двери купе. Здесь точность идет на единицы миллиметров.

Полки внутреннего наполнения сделаны разной глубины, некоторые переменной глубины для облегчения доступа. В необходимых местах сделаны отверстия с заглушками кабель-каналов для прокладки проводов.

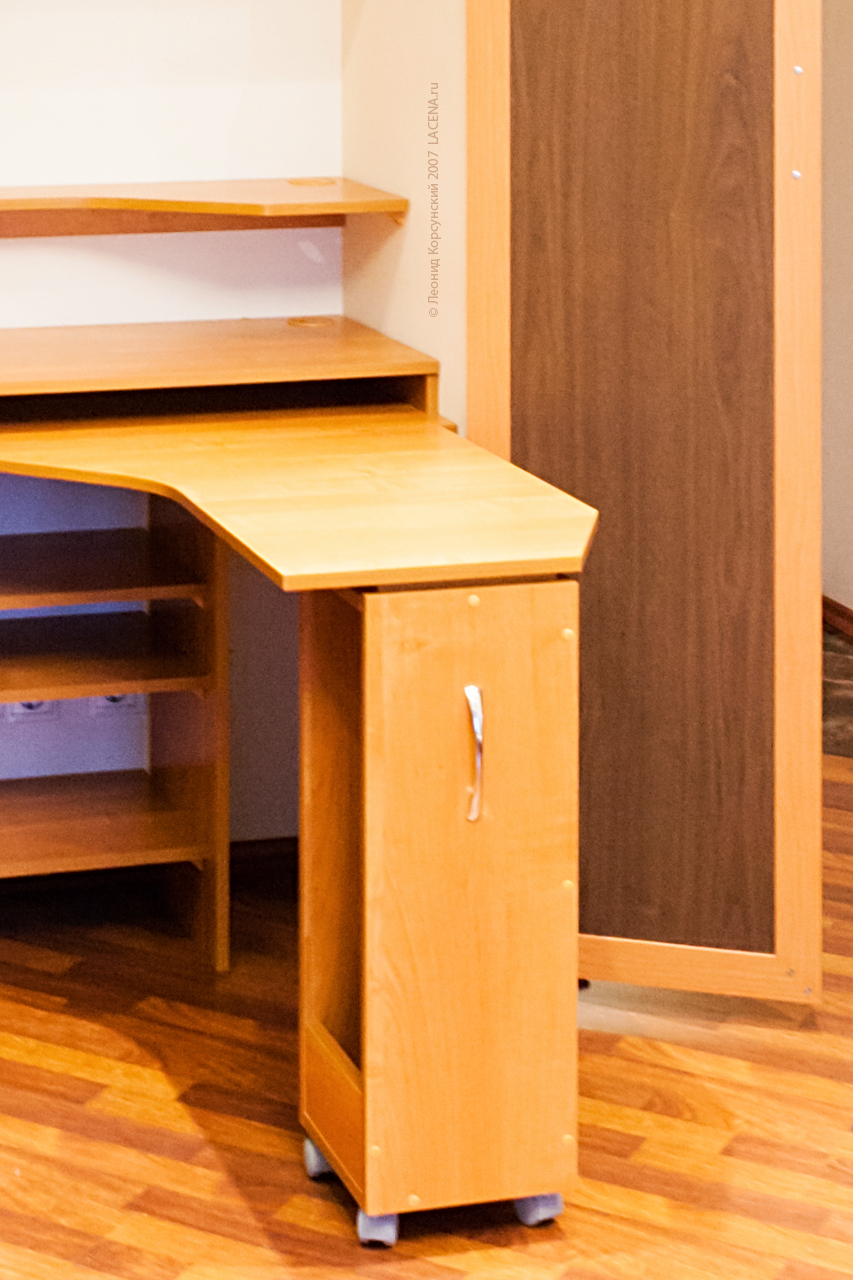

Колонна с полостью для урны для бумаги на колесах.

Колонна «работает» подпоркой для откидывающейся столешницы. Когда рабочее место находится «собранном состоянии» за распашными дверьми из МДФ, колонна спрятана в полость за сложенной столешницей. Внутри колонны полость, туда помещается урна для бумаги. Верхняя «крышка» колонны сделана с заглублением, а на откидной столешнице установлен «ответный» квадрат. Это защищает столешницу от случайного складывания.

Материалы и цены (на октябрь 2017).

Обозначу лишь цену на распашные двери из МДФ с различным наполнением, так-как считать проект по израсходованному материалу не совсем корректно. Материала мало, а времени потрачено много. Размеры распашных дверей в рамках МДФ: высота 2,34м, ширина 0,44м

Цена на две двери в рамках МДФ, восемь петель 165° и две ручки, фальш-панели по периметру проема:
С наполнением дверей ЛДСП: 14733р.
С наполнением дверей зеркало/стекло: 21566р
С наполнением дверей ротанг: 27560р.
(Двери+петли+ручки+фальш-панели по периметру).
Цены с доставкой и установкой. Срок изготовления 14 дней. Гарантия 10 лет.

Заказать шкаф-купе или гардеробную в Москве, тел. +7(910)972-27-09.
С уважением, Леонид Корсунский.

Шкаф-купе, гардеробная: выдвижные ящики.

Выдвижные ящики на шариковых направляющих полного выдвижения (100% выдвижения) или роликовых направляющих частичного выдвижения удобны в нижних ярусах шкафов-купе и гардеробных, особенно большой глубины (50 — 60см), так как для того чтобы увидеть то что лежит в «глубине полки» необходимо наклониться, либо вынуть все что лежит на полке. А потом соответственно все положить обратно. Это требует лишних движений. Выдвинутый ящик сразу предоставляет все содержимое «полки». Выдвижной ящик незаменим для нижнего белья в гардеробной и мелочей в шкафу-купе в прихожей. Выдвижные ящики удобно группировать в «комоды» внутри шкафов-купе или гардеробных для разного наполнения.

Фото гардеробной комнаты с выдвижными ящиками на направляющих полного выдвижения.

Материал наполнения гардеробной — ЛДСП «Egger» 25мм, цвет «Белый платиновый». Задних стенок нет. Метод крепления — эксцентриковая стяжка. Наполнение состоит из полок, выдвижных ящиков и отделов с вешалами. В гардеробной «общая» антресольная полка.

Фото еще одной гардеробной комнаты с выдвижными ящиками на направляющих полного выдвижения.

Материал наполнения гардеробной — ЛДСП «Egger» 25мм, цвет «Белый платиновый». Материал ящиков — ЛДСП «Egger» 16мм, цвет «Белый платиновый».

Все выдвижные ящики делаются на заказ. Часто спрашивают, какие у вас есть ящики? Эти вопросы идут из «кухонной темы», где все размеры кратны «сетке» и делаются серийно определенных размеров, как в высоту и ширину, так и в глубину. Например высота выдвижных ящиков «в кухнях» в основном бывает ~12см и ~18см, ширина ~ 30, 40, 45, 60, 90см. «В шкафах-купе» выдвижной ящик может быть любого размера в высоту. А ширина выдвижного ящика ограничивается «закладками» раздвижных дверей, то есть ширина ящика может быть чуть уже максимально открытого проема.

Выдвижной ящик состоит из корпуса, дна, лицевой панели и направляющих. Корпус ящика собирается на восьми евровинтах, дно из ДВП (оргалита) — «пристреливается» скобами электрическим степлером. Так-же дно может быть сделано из ЛДСП 16мм. Лицевая панель всегда кромится кромкой 2мм. остальные детали ящика — кромкой 0,4мм. Направляющие могут быть шариковыми — полного выдвижения или роликовыми — частичного выдвижения.

Два выдвижных ящика размером «поменьше» в использовании удобнее одного размером «побольше». Но цена двух ящиков «поменьше» выше чем одного «побольше» ~ на 65%. Так как выдвижные ящики занимают существенную часть бюджета наполнения шкафа-купе, выгоднее для клиента, делать ящики «побольше» с перегородкой.

Материал ящиков — ЛДСП «Egger» 16мм, цвет «Клен». В ящиках сделана перегородка, разделяющая ящик поровну. Для порядка вещей, и для укрепления дна ящика (дно крепится к перегородке).

Фото выдвижных ящиков на направляющих полного выдвижения в шкафу-гардеробной.

Материал ящиков — ЛДСП «Egger» 16мм, цвет «Белый платиновый». В ящиках сделана перегородка, разделяющая ящик поровну. Длина ящика 90см, высота 18см, глубина 55см.

Выдвижные ящики могут быть и без ручки. Такие ящики выдвигаются «за верх» лицевой панели. Плюсы такого решения, — максимальное использование глубины доступного пространства (выигрыш порядка пяти сантиметров). Минус такого решения — для ящика надо «больше пространства» по высоте, которое уходит на зазор для руки (4см). В отделах с вешалами такое решение может оказаться критичным. Или придется сделать меньше ящиков, или поднять выше штангу (вешало), или будет ограничение по длине вещей на плечиках висящих на штанге. Поэтому такие ящики делаются, как правило, а отделениях с полками (как на фото ниже).

Фото встроенного шкафа-купе системы «Командор лазурит» с  выдвижными ящиками на направляющих полного выдвижения с перегородкой и без ручек (двери не установлены).

Фото встроенного шкафа-купе системы «Командор лазурит» с угловым элементом (консолью) с радиусными полками и выдвижными ящиками на направляющих полного выдвижения с перегородкой и без ручек.

Шкаф-купе, двери: зеркальные, стеклянные, панельные

Двери для шкафов-купе делаются на заказ из подлинных комплектующих «Командор».

Мастер пришедший на замер, по вашим пожеланиям, определяет габаритные размеры дверей и передает их на производство, вместе с остальными «требованиями».

Компания «Командор» производит комплектующие для раздвижных систем: направляющие, вертикальный и горизонтальные профиля, уплотнитель для зеркальных дверей, верхние и нижние ролики и так далее.
Локальное производство собирает из комплектующих готовые двери по индивидуальным размерам. Максимальные размеры ограничиваются высотой — 2,75м, шириной 1,8м. При этом масса двери ограничена 30 кг. То есть зеркальная дверь может быть не шире 1м, что бы не превысить допустимую массу (1 кв. м. зеркала или стекла толщиной 4 мм весит ~12,5 кг., а 1 кв.м ЛДСП толщиной 10мм весит ~5 кг).
В качестве «наполнения» раздвижных дверей может быть использовано зеркало или стекло с защитной пленкой толщиной 4мм, а так же ЛДСП толщиной 10мм (или 8мм).

На замер мастер привозит с собой фотографии готовых изделий, рекламные буклеты и образцы вертикальных профилей, тех самых, за которые вы будете браться рукой при «открывании» двери. Остальные образцы комплектующих раздвижных систем, как правило, на замер не привозятся. Так же, всегда привозятся образцы: стекла, зеркала, ЛДСП, МДФ.

Фото образцов вертикальных профилей системы «Командор лазурит».

Фото панельной (цвета «Вишня») и зеркальной раздвижных дверей системы «Командор Лазурит». Цвет профиля (рамки-ручки) — «Анод натуральный». Цвет корпуса шкафа-купе «Вишня», ЛДСП «Egger» 16мм.

Фото стеклянных (стекло матированное пленкой «Oracal») комбинированных раздвижных дверей шкафа-купе системы «Командор Лазурит». Цвет профиля (рамки-ручки) — «Анод натуральный». Цвет корпуса встроенного шкафа-купе «Береза», ЛДСП «Egger» 16мм. Шкаф-купе с угловой консолью (с угловыми радиусными полками).
Торцы деталей корпуса покрыты серой кромкой ПВХ 2мм (по просьбе клиента).

Фото панельной (цвета «Орех») и зеркальной раздвижных дверей системы «Командор Лазурит». Цвет профиля (рамки-ручки) — «Золото матовое». Цвет корпуса шкафа-купе «Орех», ЛДСП «Egger» 16мм.

Фото стеклянных (стекло матированное пленкой «Oracal») и зеркальных (зеркало серебряное) раздвижных дверей системы «Командор Лазурит». Цвет профиля (рамки-ручки) — «Яблоня». Цвет корпуса встроенного шкафа-купе «Яблоня», ЛДСП «Egger» 16мм.

По пожеланию клиента, или по рекомендации архитектора или дизайнера, возможны разные комбинации по цвету направляющих и профилей дверей (раздвижной двери). Например, цвет комплекта направляющих могут быть одного цвета — «Золото матовое», а панельные двери другого цвета — ЛДСП «Яблоня», в рамках «Яблоня». Слева и справа от четырех-дверного шкафа-купе сделаны отделы с распашными дверями в рамках «МДФ».

Подстраиваясь под условия помещения с большим перепадом высот (0  — +50 мм), мастер может заказать двери разной высоты, в один проем, чтобы в закрытом виде ни что не выдавало неровности пола и потолка относительно друг друга.

Все двери делаются на заказ, под потребности клиента!
